ESD靜電測試門禁道閘

一、產品概述：

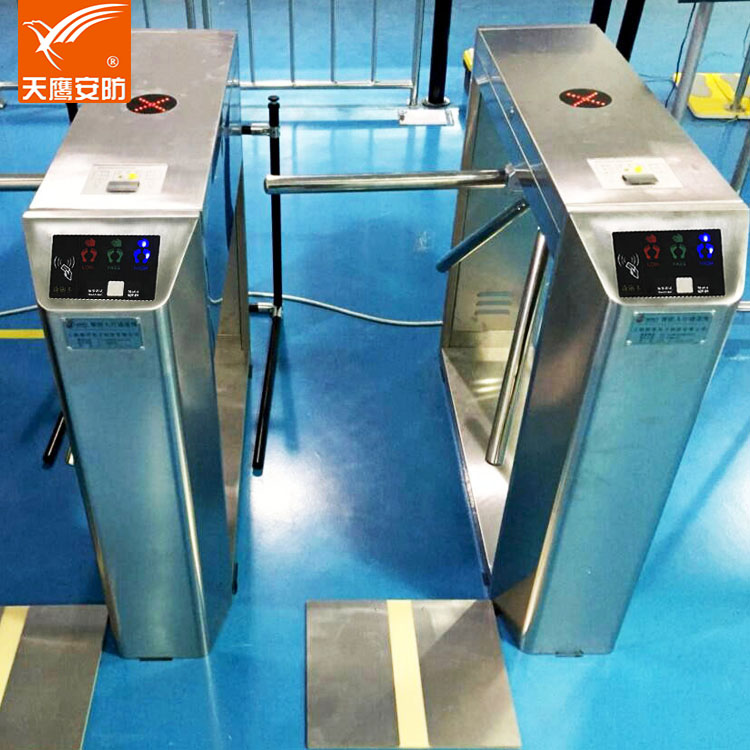

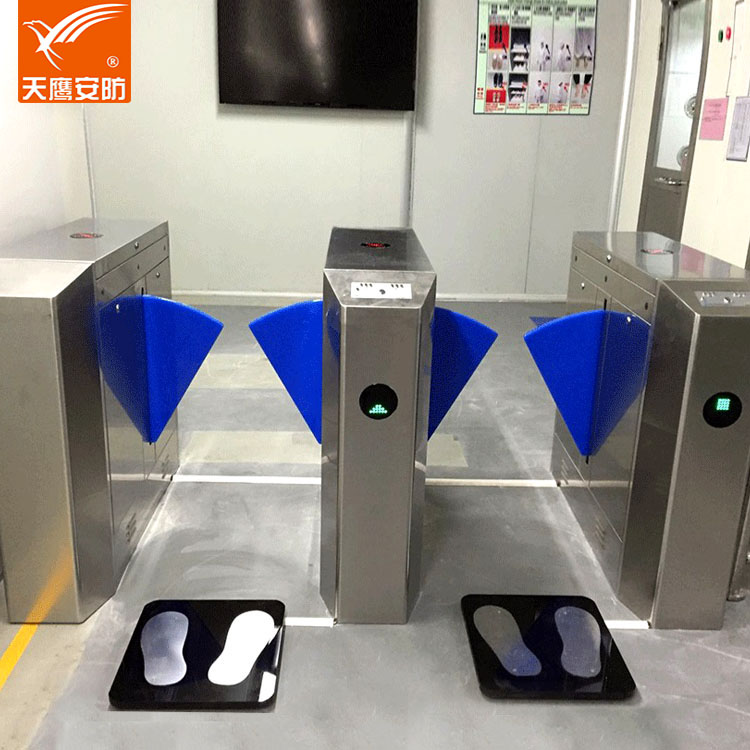

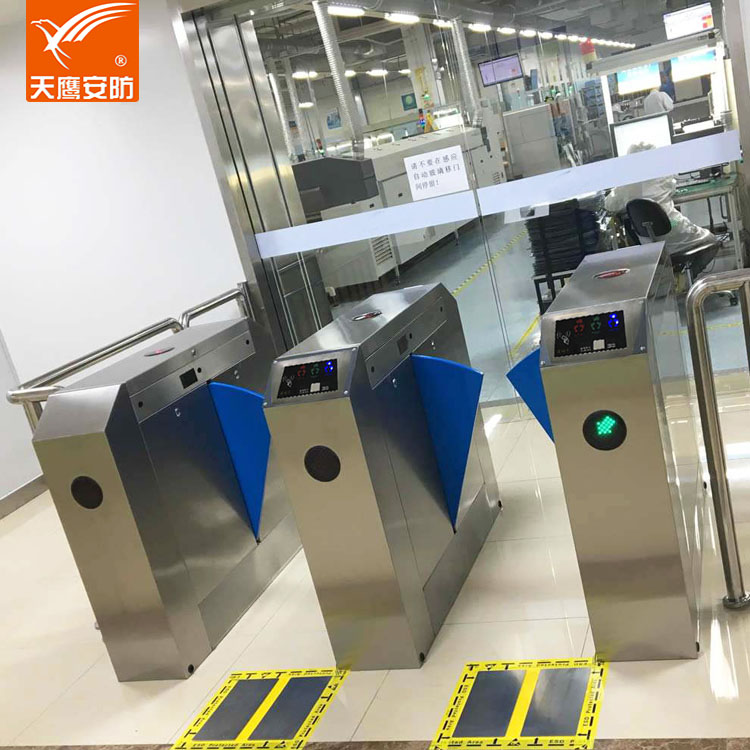

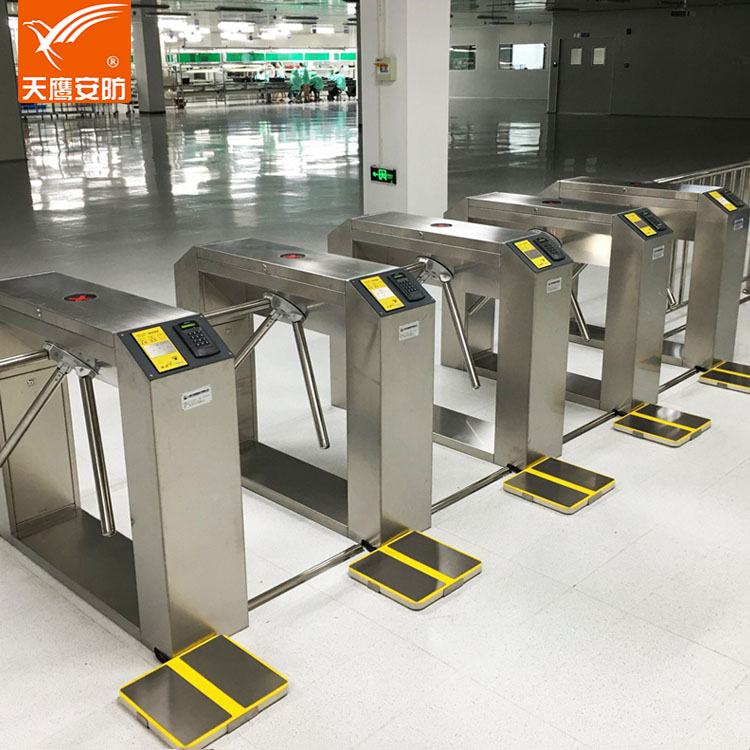

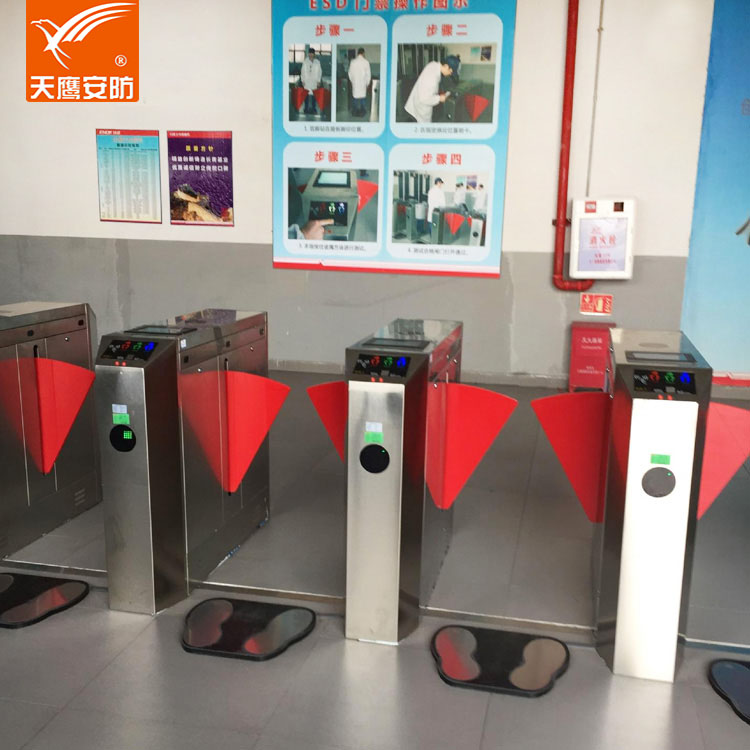

人體綜合ESD靜電測試門禁通道閘，結合靜電測試與門禁管理，在許多設置防靜電區(EPA)的場所中，靜電鞋具與靜電腕帶的測試都是以傳統的人工登錄或監督方式進行，不易落實貫徹，甚至錯誤百出，難以獲取客戶與管理階層信賴，也形成人員靜電接地上的潛在漏洞；防靜電+門禁系統針對這些缺點，給出直接有效的解決，保證作業人員在進入EPA 區時，已確實做好人員靜電接地的準備；結合三輥閘、翼閘做為人員通道的控制設備。為出入人員提供有序文明嚴謹的通行方式，杜絕非法闖入，在緊急情況下可快速控制落桿，組織人員疏散。

二、ESD靜電測試儀功能介紹：

   靜電防護系統是一種結合人體靜電綜合測試儀、靜電門禁控制設備及計算機化管理軟件的一種系統，可以保證作業人員在進入靜電防護區時，已確實做好人員靜電正確防護的準備；并結合通道閘做為人流通道的控制設備，依據卡的權限設置而有多種進入方式（測手、測鞋、手鞋同側、免測），該系統可以為出入人員提供有序文明的通行方式，杜絕非法出入，并在緊急情況下快速控制落桿，組織人員疏散。

三 、ESD靜電測試門禁工作模式：

1、測試靜電手腕帶OK時，閘門自動打開，允許進入車間

2、測試靜電鞋OK時，閘門自動打開，允許進入車間（可區分左右腳）

3、測試靜電鞋和靜電手腕帶都OK時，閘門自動打開，允許進入車間

4、客戶需進入車間，只需刷VIP卡，無需檢測，閘門自動打開，允許進入車間

5、內部管理人員需進入車間，只需刷免測卡，無需檢測，閘門自動打開，允許進入。

四、ESD靜電測試門禁通道閘介紹：

　　靜電測試通道閘可檢測手、腳的對地電阻，并有LED燈顯示和報警聲，是員工靜電防護和避免不測靜電進入車間中必不可少的檢測聯動閘機儀器，閘機采用220V電源，靜電測試儀采用安全DC12V電源供電，通道閘聯動靜電測試儀的高度可自行調節。

五、 與道閘聯動的基本原理和部件：

1、 黑色測試主機，具有測試手腕帶和測試靜電鞋，以及手腕帶和鞋同時測試的功能也可改為只測靜電鞋，待靜電鞋合格后才可通過通道閘進入車間。

2、 一臺腳踏板，一臺自由調整高度的支架

3、 兩條信號連接線

六、產品使用流程：

1、 操作員需要通過通道閘進入車間時，操作員將雙腳站到腳踏板上即可。

2、 操作員需要檢測手腕帶時，將手腕帶插頭[敏感詞]測試孔。

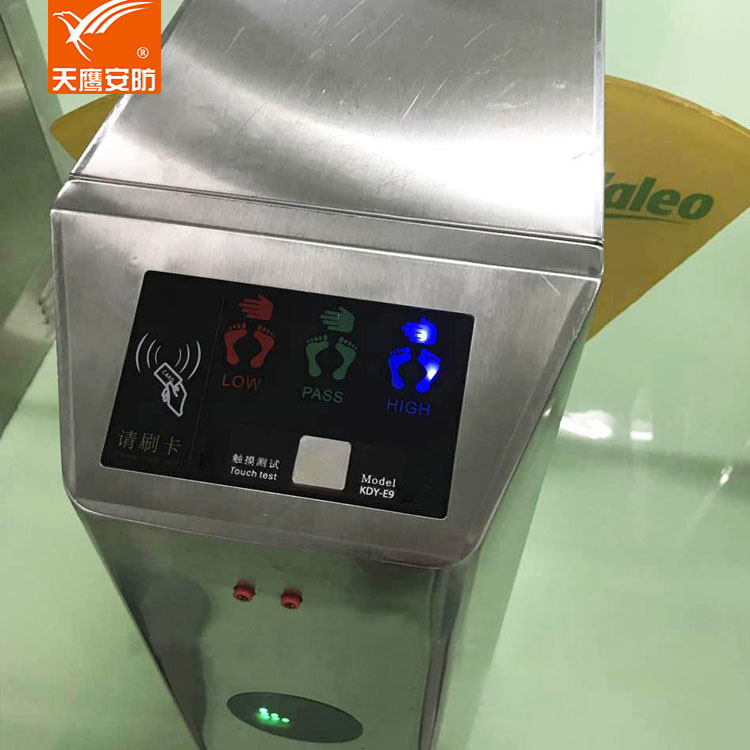

3、 手指接觸測試儀的觸摸鍵，觀看LED顯示結果綠燈亮為合格，閘門自動開啟，紅燈亮阻值偏低指示，藍燈亮阻值偏高指示都為不合格，通道閘門閉合，需排除靜電后方可重新進入。

4、 如果出現藍燈和綠燈同時微亮，表示你的產品已經快要超出防靜電的范圍阻值偏高。同時出現紅燈和綠燈同時微亮，表示你的產品已經快要超出防靜電的范圍阻值偏低。
